2017-06-14

MegaCli:如何使用命令行监控RAID卡状态

简介

MegaCli是一款管理维护硬件RAID软件，可以通过它来了解当前raid卡的所有信息，包括 raid卡的型号，raid的阵列类型，raid 上各磁盘状态，等等。通常，我们对硬盘当前的状态不太好确定，一般通过机房人员巡检来完成，有没有通过软件的方式来检查确定这个问题呢。MegaCli就可以做到，一般通过 MegaCli 的Media Error Count: 0 Other Error Count: 0 这两个数值来确定阵列中磁盘是否有问题；Medai Error Count 表示磁盘可能错误，可能是磁盘有坏道，这个值不为0值得注意，数值越大，危险系数越高，Other Error Count 表示磁盘可能存在松动，可能需要重新再插入。MegaCli 可以对阵列中所有的磁盘进行检测，我们可以通过脚本的方式来检测相关参数，从而通知管理人员。

下载MegCli

猛击以下链接下载：安装包下载

安装

1 2	[root@localhost opt]# tar xf MegaCli8.07.10.tar.gz [root@localhost opt]# rpm -ivh MegaCli8.07.10/Linux/{Lib_Utils-1.00-09,MegaCli-8.02.21-1}.noarch.rpm

使用命令及参数

命令使用

常用命令

/opt/MegaRAID/MegaCli/MegaCli64 -LDInfo -Lall -aALL                                     【查raid级别】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpAllInfo -aALL                                       【查raid卡信息】
/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aALL                                           【查看硬盘信息】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -aAll                                        【查看电池信息】
/opt/MegaRAID/MegaCli/MegaCli64 -FwTermLog -Dsply -aALL                                 【查看raid卡日志】
/opt/MegaRAID/MegaCli/MegaCli64 -adpCount                                               【显示适配器个数】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpGetTime –aALL                                       【显示适配器时间】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpAllInfo -aAll                                       【显示所有适配器信息】
/opt/MegaRAID/MegaCli/MegaCli64 -LDInfo -LALL -aAll                                     【显示所有逻辑磁盘组信息】
/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aAll                                           【显示所有的物理信息】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -GetBbuStatus -aALL | grep 'Charger Status'  【查看充电状态】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -GetBbuStatus -aALL                          【显示BBU状态信息】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -GetBbuCapacityInfo -aALL                    【显示BBU容量信息】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -GetBbuDesignInfo -aALL                      【显示BBU设计参数】
/opt/MegaRAID/MegaCli/MegaCli64 -AdpBbuCmd -GetBbuProperties -aALL                      【显示当前BBU属性】
/opt/MegaRAID/MegaCli/MegaCli64 -cfgdsply -aALL                                         【显示Raid卡型号，Raid设置，Disk相关信息】

磁带状态的变化

从拔盘，到插盘的过程中：

1
2
3

Device |Normal|Damage|Rebuild|Normal
Virtual Drive |Optimal|Degraded|Degraded|Optimal
Physical Drive |Online|Failed –> Unconfigured|Rebuild|Online

查看磁盘缓存策略

/opt/MegaRAID/MegaCli/MegaCli64 -LDGetProp -Cache -L0 -a0
/opt/MegaRAID/MegaCli/MegaCli64 -LDGetProp -Cache -L1 -a0
/opt/MegaRAID/MegaCli/MegaCli64 -LDGetProp -Cache -LALL -a0
/opt/MegaRAID/MegaCli/MegaCli64 -LDGetProp -Cache -LALL -aALL
/opt/MegaRAID/MegaCli/MegaCli64 -LDGetProp -DskCache -LALL -aALL

设置磁盘缓存策略

缓存策略解释：

WT (Write through
WB (Write back)
NORA (No read ahead)
RA (Read ahead)
ADRA (Adaptive read ahead)
Cached
Direct

例子：

/opt/MegaRAID/MegaCli/MegaCli64 -LDSetProp WT|WB|NORA|RA|ADRA -L0 -a0
/opt/MegaRAID/MegaCli/MegaCli64 -LDSetProp -Cached|-Direct -L0 -a0
enable / disable disk cache
/opt/MegaRAID/MegaCli/MegaCli64 -LDSetProp -EnDskCache|-DisDskCache -L0 -a0

创建一个 raid5 阵列

由物理盘 2,3,4 构成，该阵列的热备盘是物理盘 5

1	/opt/MegaRAID/MegaCli/MegaCli64 -CfgLdAdd -r5 [1:2,1:3,1:4] WB Direct -Hsp[1:5] -a0

创建阵列，不指定热备

1	/opt/MegaRAID/MegaCli/MegaCli64 -CfgLdAdd -r5 [1:2,1:3,1:4] WB Direct -a0

删除阵列

1	/opt/MegaRAID/MegaCli/MegaCli64 -CfgLdDel -L1 -a0

在线添加磁盘

1	/opt/MegaRAID/MegaCli/MegaCli64 -LDRecon -Start -r5 -Add -PhysDrv[1:4] -L1 -a0

查看进度

阵列创建完后，会有一个初始化同步块的过程，可以看看其进度。

1	/opt/MegaRAID/MegaCli/MegaCli64 -LDInit -ShowProg -LALL -aALL

或者以动态可视化文字界面显示

1	/opt/MegaRAID/MegaCli/MegaCli64 -LDInit -ProgDsply -LALL -aALL

查看阵列后台初始化进度

1	/opt/MegaRAID/MegaCli/MegaCli64 -LDBI -ShowProg -LALL -aALL

或者以动态可视化文字界面显示

1	/opt/MegaRAID/MegaCli/MegaCli64 -LDBI -ProgDsply -LALL -aALL

热备管理

指定第5块盘作为全局热备

1	/opt/MegaRAID/MegaCli/MegaCli64 -PDHSP -Set [-EnclAffinity] [-nonRevertible] -PhysDrv[1:5] -a0

指定为某个阵列的专用热备

1	/opt/MegaRAID/MegaCli/MegaCli64 -PDHSP -Set [-Dedicated [-Array1]] [-EnclAffinity] [-nonRevertible] -PhysDrv[1:5] -a0

删除全局热备

1	/opt/MegaRAID/MegaCli/MegaCli64 -PDHSP -Rmv -PhysDrv[1:5] -a0

将某块物理盘下线/上线

1 2	/opt/MegaRAID/MegaCli/MegaCli64 -PDOffline -PhysDrv [1:4] -a0 /opt/MegaRAID/MegaCli/MegaCli64 -PDOnline -PhysDrv [1:4] -a0

查看物理磁盘重建进度

1	/opt/MegaRAID/MegaCli/MegaCli64 -PDRbld -ShowProg -PhysDrv [1:5] -a0

或者以动态可视化文字界面显示

1	/opt/MegaRAID/MegaCli/MegaCli64 -PDRbld -ProgDsply -PhysDrv [1:5] -a0

磁带状态的变化

从拔盘，到插盘的过程中：

1
2
3

Device |Normal|Damage|Rebuild|Normal
Virtual Drive |Optimal|Degraded|Degraded|Optimal
Physical Drive |Online|Failed –> Unconfigured|Rebuild|Online

实用案例

查看RAID级别

查看RAID卡信息

主要输出RAID卡的一些配置信息

RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0
Size : 1.698 TB
State : Optimal
Strip Size : 128 KB
Number Of Drives per span:2 //表示每2个物理盘做成一个RAID1盘组
Span Depth : 3 //表示共3个RAID1盘组做成了RAID10

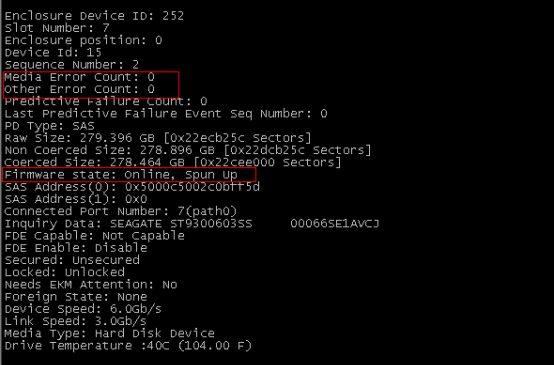

查看所有硬盘的信息

1	/opt/MegaRAID/MegaCli/MegaCli64 -pdlist –aALL

查看当前RAID缓存状态

RAID缓存状态设置为wb的话要注意电池放电事宜，设置电池放电模式为自动学习模式

1	/opt/MegaRAID/MegaCli/MegaCli64 -ldgetprop -dskcache -lall -aall

RAID电池设置相关

查看电池状态信息(Display BBU Status Information)

1 2	MegaCli -AdpBbuCmd -GetBbuStatus -aN\|-a0,1,2\|-aALL MegaCli -AdpBbuCmd -GetBbuStatus -aALL

查看电池容量（Display BBU Capacity Information）

1 2	MegaCli -AdpBbuCmd -GetBbuCapacityInfo -aN\|-a0,1,2\|-aALL MegaCli -AdpBbuCmd -GetBbuCapacityInfo –aALL

查看电池设计参数(Display BBU Design Parameters)

1 2	MegaCli -AdpBbuCmd -GetBbuDesignInfo -aN\|-a0,1,2\|-aALL MegaCli -AdpBbuCmd -GetBbuDesignInfo –aALL

查看电池属性（Display Current BBU Properties）

1 2	MegaCli -AdpBbuCmd -GetBbuProperties -aN\|-a0,1,2\|-aALL MegaCli -AdpBbuCmd -GetBbuProperties –aALL

设置电池为学习模式为循环模式（Start BBU Learning Cycle）
Description Starts the learning cycle on the BBU.
No parameter is needed for this option.
MegaCli -AdpBbuCmd -BbuLearn -aN|-a0,1,2|-aALL

RAID磁盘设置相关

设置磁盘的缓存模式和访问方式（Change Virtual Disk Cache and Access Parameters）

Description Allows you to change the following virtual disk parameters:
-WT (Write through), WB (Write back): Selects write policy.
-NORA (No read ahead), RA (Read ahead), ADRA (Adaptive read ahead): Selects read policy.
-Cached, -Direct: Selects cache policy.
-RW, -RO, Blocked: Selects access policy.
-EnDskCache: Enables disk cache.
-DisDskCache: Disables disk cache.
MegaCli -LDSetProp { WT | WB|NORA |RA | ADRA|-Cached|Direct} |
{-RW|RO|Blocked} |
{-Name[string]} |
{-EnDskCache|DisDskCache} –Lx |
-L0,1,2|-Lall -aN|-a0,1,2|-aALL
MegaCli -LDSetProp WT -L0 -a0

显示磁盘缓存和访问方式（Display Virtual Disk Cache and Access Parameters）

MegaCli -LDGetProp -Cache | -Access | -Name | -DskCache -Lx|-L0,1,2|-Lall -aN|-a0,1,2|-aALL
Displays the cache and access policies of the virtual disk(s):
-WT (Write through), WB (Write back): Selects write policy.
-NORA (No read ahead), RA (Read ahead), ADRA (Adaptive read ahead): Selects read policy.
-Cache, -Cached, Direct: Displays cache policy.
-Access, -RW, -RO, Blocked: Displays access policy.
-DskCache: Displays physical disk cache policy.

Megaraid必知必会
使用LSI的megaraid可以对raid进行有效监控。别的厂商比如HP,IBM也有自己的raid API

1	MegaCli -ldinfo -lall -aall

查询raid级别，磁盘数量，容量，条带大小。
1
MegaCli -cfgdsply -aALL |grep Policy
查询控制器cache策略
1
MegaCli -LDSetProp WB -L0 -a0

设置write back功能

1	MegaCli -LDSetProp CachedBadBBU -L0 -a0

设置即使电池坏了还是保持WB功能
1
MegaCli -AdpBbuCmd -BbuLearn a0
手动充电
1
MegaCli -FwTermLog -Dsply -aALL
显示适配器个数
1
MegaCli -adpCount

显示所有适配器信息

1
2
3

MegaCli -AdpAllInfo -aAll
Critical Disks : 0
Failed Disks : 0

显示所有逻辑磁盘组信息
1
MegaCli -LDInfo -LALL -aAll

显示所有的物理信息

1
2
3

MegaCli -PDList -aAll
Media Error Count: 0
Other Error Count: 0

查看充电状态

1
2
3

MegaCli -AdpBbuCmd -GetBbuStatus -aALL
Learn Cycle Requested : No
Fully Charged : Yes

显示BBU(后备电池)状态信息
1
MegaCli -AdpBbuCmd -GetBbuStatus -aALL

显示BBU容量信息

1	MegaCli -AdpBbuCmd -GetBbuCapacityInfo -aALL

显示BBU设计参数

1	MegaCli -AdpBbuCmd -GetBbuDesignInfo -aALL

显示当前BBU属性

1	MegaCli -AdpBbuCmd -GetBbuProperties -aALL

显示Raid卡型号，Raid设置，Disk相关信息
1
MegaCli -cfgdsply -aALL

查看Cache策略设置

1 2	MegaCli -cfgdsply -aALL \|grep -i Policy Current Cache Policy: WriteBack, ReadAheadNone, Direct, Write Cache OK if Bad BBU

查看充电进度百分比
1
MegaCli -AdpBbuCmd -GetBbuStatus -aALL

各种设备和磁盘的不同状态：

1
2
3

Device |Normal|Damage|Rebuild|Normal
Virtual Drive |Optimal|Degraded|Degraded|Optimal
Physical Drive |Online|Failed –> Unconfigured|Rebuild|Online

通过脚本检测RAID磁盘状态

Linux下脚本

#!/bin/bash
#check raid disk status
MEGACLI="/opt/MegaRAID/MegaCli/MegaCli64 "
$MEGACLI -pdlist -aALL  | grep "Firmware state" | awk -F : '{print $2}' | awk -F , '{print $1}' >/tmp/fireware.log
$MEGACLI -pdlist -aALL  | grep -E "Media Error|Other Error" | awk -F : '{print $2}' >/tmp/disk.log
for i in `cat < /tmp/disk.log`
do
    if [ $i -ne 0 ] then
        curl "http://xxxxxxB&state=ALARM&description=raid_disk_error"
    fi
done
for i in `cat < /tmp/fireware.log`
do
    if [ $i !=  Online ] then
        curl "http://xxxxxxstate=ALARM&description=raid_disk_offline"
    fi
done

Windows下脚本
Windows下脚本用的工具是gnu for windows平台的一些软件，如 bash grep awk cat
通过bash直接调用脚本
如：G:\raid_check\unixtools>bash.exe G:\disk.sh

#check raid disk status
MEGACLI="//G/raid_check/MegaCli.exe"
GREP="//G/raid_check/unixtools/grep.exe"
AWK="//G/raid_check/unixtools/awk.exe"
CAT="//G/raid_check/unixtools/cat.exe"
CURL="//G/raid_check/unixtools/curl.exe"
$MEGACLI -pdlist -aALL  | $GREP "Firmware state" |$AWK -F: '{print $2}' |$AWK -F , '{print $1}' >//c/fireware.log
$MEGACLI -pdlist -aALL  | $GREP -E "Media Error|Other Error" | $AWK -F : '{print $2}' > //c/disk.log
for i in `$CAT c:/disk.log`
do
    if [ $i -ne 0 ] then
        $CURL "http://xxxxxx&description=raid_disk_error"
    fi
done
for i in `$CAT c:/fireware.log`
do
    if [ $i != Online ] then
        $CURL "http://xxxxx&state=ALARM&description=raid_disk_offline"
    fi
done

附录

查看raid级别：
1
MegaCli -LDInfo -Lall -aALL
查看raid卡信息：
1
MegaCli -AdpAllInfo -aALL
查看硬盘信息：
1
MegaCli -PDList -aALL
查看电池信息：
1
MegaCli -AdpBbuCmd -aAll
查看raid卡日志：
1
MegaCli -FwTermLog -Dsply -aALL
显示适配器个数：
1
MegaCli -adpCount
显示适配器时间：
1
MegaCli -AdpGetTime –aALL
显示所有适配器信息：
1
MegaCli -AdpAllInfo -aAll
显示所有逻辑磁盘组信息：
1
MegaCli -LDInfo -LALL -aAll
显示所有的物理信息：
1
MegaCli -PDList -aAll

查看充电状态：

1	MegaCli -AdpBbuCmd -GetBbuStatus -aALL \|grep 'Charger Status'

显示BBU状态信息：
1
MegaCli -AdpBbuCmd -GetBbuStatus -aALL

显示BBU容量信息：

1	MegaCli -AdpBbuCmd -GetBbuCapacityInfo -aALL

显示BBU设计参数：

1	MegaCli -AdpBbuCmd -GetBbuDesignInfo -aALL

显示当前BBU属性：

1	MegaCli -AdpBbuCmd -GetBbuProperties -aALL

显示Raid卡型号，Raid设置，Disk相关信息：
1
MegaCli -cfgdsply -aALL

查看磁盘缓存策略：

MegaCli -LDGetProp -Cache -L0 -a0
MegaCli -LDGetProp -Cache -L1 -a0
MegaCli -LDGetProp -Cache -LALL -a0
MegaCli -LDGetProp -Cache -LALL -aALL
MegaCli -LDGetProp -DskCache -LALL -aALL

设置磁盘缓存策略：
缓存策略：

WT    (Write through)
WB    (Write back)
NORA  (No read ahead)
RA    (Read ahead)
ADRA  (Adaptive read ahead)
Cached
Direct

如：

MegaCli -LDSetProp WT|WB|NORA|RA|ADRA -L0 -a0
MegaCli -LDSetProp -Cached|-Direct -L0 -a0
enable / disable disk cache
MegaCli -LDSetProp -EnDskCache|-DisDskCache -L0 -a0
```

- 创建/删除阵列：
如：
创建一个 raid5 阵列，由物理盘 2,3,4 构成，该阵列的热备盘是物理盘 5
```bash
MegaCli -CfgLdAdd -r5 [1:2,1:3,1:4] WB Direct -Hsp[1:5] -a0

创建阵列，不指定热备：

1	MegaCli -CfgLdAdd -r5 [1:2,1:3,1:4] WB Direct -a0

删除阵列：

1	MegaCli -CfgLdDel -L1 -a0

在线添加磁盘：重建逻辑磁盘组1，raid级别是5，添加物理磁盘号：1:4

1	MegaCli -LDRecon -Start -r5 -Add -PhysDrv[1:4] -L1 -a0

查看阵列初始化信息：
阵列创建完后，会有一个初始化同步块的过程，可以看看其进度

1	MegaCli -LDInit -ShowProg -LALL -aALL

以动态可视化文字界面显示

1	MegaCli -LDInit -ProgDsply -LALL -aALL

查看阵列后台初始化进度

1	MegaCli -LDBI -ShowProg -LALL -aALL

以动态可视化文字界面显示

1	MegaCli -LDBI -ProgDsply -LALL -aALL

创建全局热备：

指定第5块盘作为全局热备

1	MegaCli -PDHSP -Set [-EnclAffinity] [-nonRevertible] -PhysDrv[1:5] -a0

也可以指定为某个阵列的专用热备

1	MegaCli -PDHSP -Set [-Dedicated [-Array1]] [-EnclAffinity] [-nonRevertible] -PhysDrv[1:5] -a0

删除全局热备：

1	MegaCli -PDHSP -Rmv -PhysDrv[1:5] -a0

将某块物理盘下线/上线：

1 2	MegaCli -PDOffline -PhysDrv [1:4] -a0 MegaCli -PDOnline -PhysDrv [1:4] -a0

查看物理磁盘重建进度：

1	MegaCli -PDRbld -ShowProg -PhysDrv [1:5] -a0

以动态可视化文字界面显示

1	MegaCli -PDRbld -ProgDsply -PhysDrv [1:5] -a0

参考来源：http://blog.csdn.net/w57w57w57/article/details/7214128
